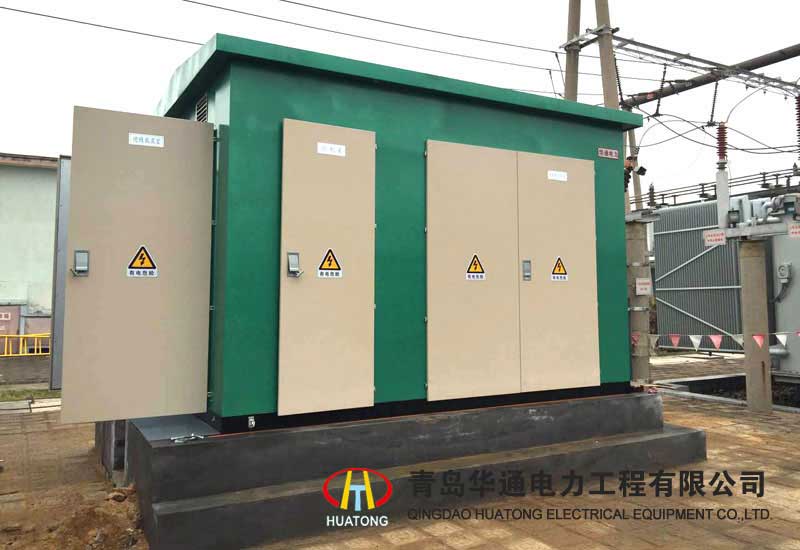

YBM-12型戶外交流箱式變電站（簡稱箱變）是一種把高壓開關設備，配電變壓器，低壓開關設備，電能計量設備和無功補償裝置等按一定的接線方案組合在一個或幾個箱體內的緊湊型成套配電裝置。它適用于額定電壓10kV三相交流系統中，作為接受和分配電能之用。適用于工廠、礦山、油田、港口、機場、城市公共建筑、居民小區、高速公路、地下設施等場所。箱變?cè)诩夹g(shù)上具有：成套性強、體積小、造型美觀、運行安全可靠，維護方便、可選擇性
大等優點。在經濟上具有占地面積小，移動方便、深入負荷中心、建設周期短、減少浪費等優點。
工作條件
●海拔高度不超過1000m：
●環境溫度最高不超過+40℃，最低不低于-250C，24小時周期內平均溫度不超過+35℃
●戶外風速不超過35m/s；
●空氣相對濕度不超過90 %I+25CI；
●地震水平加速度不大于0.4ml52，垂直加速度不大于0.2m/S2：
●無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
注：特殊使用條件，訂貨時與我公司協商解決。
●結構特征
1)箱體有兩種構成方式，一種為骨架焊接式f“目”字形布置l，即先用型鋼焊接骨架，再拉鉚或焊接面板。這樣高壓室較寬，便于實現環網或雙電源接線的環網供電方案。另一種為無骨架裝配式I“品”字形布置），鋼板經折彎成形后進行表面處理，最后用螺栓連接裝配而成。品字形布置的特點是擴大了低壓出線單元，可放置6面低壓柜，有8—12回路出線。根據用戶的需要，箱變也可設置操作走廊及值班室。
2)有良好的隔熱通風措施。箱體四周均為上下可通氣的雙層結構，箱頂夾層中還設有隔熱材料，有效地降低了因日照引起的室內溫度升高。變壓器室底部、頂部均裝有動換氣扇，側面或門的上半部設百頁窗，可保證變壓器在高溫季節內能滿載安全運行。
